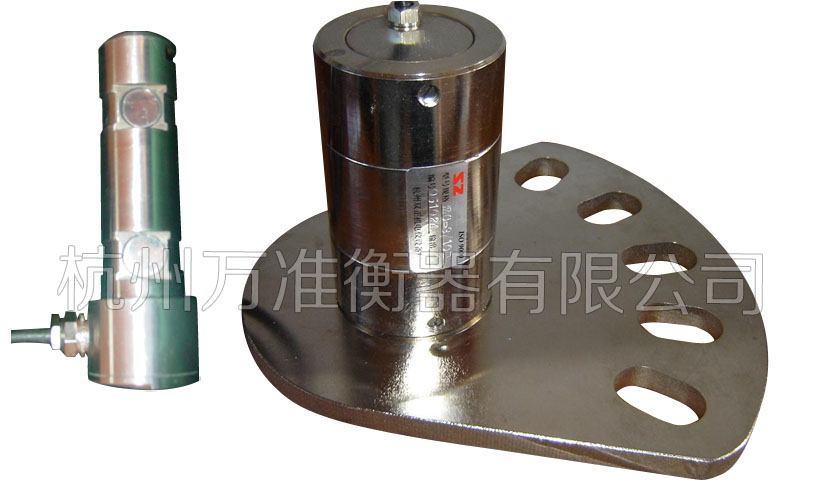

應變部采用新穎的圓柱式結構或剪切梁結構。強度高且具有良好的抗偏抗扭性能；外殼密封可靠，耐腐蝕，抗沖擊；彈性體表面鍍層處理，光亮防銹；配用高質量電纜，可在各種惡劣工況下長期穩定工作。是測量軸承、滑輪等構件的徑向載荷或鋼絲繩張力的專用傳感器，主要是替代平衡滑輪、定滑輪的軸或其他形式的銷軸安裝在結構中做徑向力測量。不改變原有結構，可方便替換各類軸銷，用于起重機械、裝載機械、齒輪升降機、電梯、絞盤或其他起重設備的負載測量和過載保護。用于圓罐、水槽、或平板式的稱重�？捎糜诳量痰沫h(huán)境，如：熱帶地區、海面地區或港口。
量程范圍（Scaling Range [t]）：1，2.5，3，5，7.5 ，10，12，15，20，
準確度等級（Accuracy Degree）：0.3
材質（Material）： 合金結構鋼
技術指標(Technical Specification)：
|
技術參數 Technical parameter
|
單位 Unit
|
技術指標 Specification
|
|
輸出靈敏系數Sensitivity
|
mV/V
|
1~1.5±0.1
|
|
非線性Nonlinearly
|
% F.S
|
0.5
|
|
重復性Repeatability
|
% F.S
|
0.1
|
|
滯后Hysteresis
|
% F.S
|
0.5
|
|
蠕變Creep(30min)
|
% F.S
|
0.3
|
|
零點輸出Zero balance
|
% F.S
|
±1
|
|
零點溫漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.1
|
|
靈敏系數溫漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.1
|
|
溫度補償范圍Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全溫度范圍Safe temp. range
|
℃
|
-20 ~ +70
|
|
輸出阻抗Output resistance
|
Ω
|
350±3 / 700±5
|
|
輸入阻抗Input resistance
|
Ω
|
385±10 / 770±30
|
|
絕緣電阻Insulation resistance
|
MΩ
|
>5000
|
|
推薦激勵電壓Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激勵電壓Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全過載Safe load limit
|
% F.S
|
150
|
|
極限過載Breaking load
|
% F.S
|
300
|
|
電纜長度Cable length
|
m（四芯屏蔽電纜）
|
6（也可按用戶要求加工）
|
電纜接線標識（Cable Color）:
紅——輸入（+）；黑/蘭——輸入（-）；綠——輸出（+）；白——輸出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他說明（Note）：
按用戶要求量程和外形尺寸供貨。提供尺寸時特別注意卡軸板和受力方向的位置關系。
We can supply according to scaling range and shape dimension required by users.
尺寸參數：按用戶軸銷尺寸加工。
