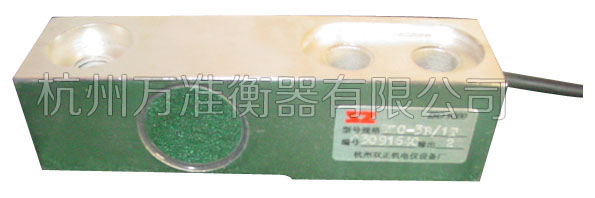

應變部采用工字截面，采樣腹板上的剪切應變。具有良好的抗偏抗側抗扭性能；精度高；多層灌膠，密封可靠；表面鍍層處理，光亮防銹；配用高質量電纜，可在各種惡劣工況下長期穩定工作。為適應用戶多種需要，可提供不同的承載結構。特別適用于各種稱重液壓手動搬運車以及其他電子衡器。承壓部分也可做臺階沉孔結構。
量程范圍（Scaling Range [t]）：0.5, 1, 2, 3,
準確度等級（Accuracy Degree）：0.02, 0.03(C3級)
材質（Material）： 合金結構鋼
技術指標(Technical Specification)
|
技術參數 Technical parameter
|
單位 Unit
|
技術指標 Specification
|
|
輸出靈敏系數Sensitivity
|
mV/V
|
2±0.004
|
|
非線性Nonlinearly
|
% F.S
|
0.02, 0.03
|
|
重復性Repeatability
|
% F.S
|
0.01, 0.02
|
|
滯后Hysteresis
|
% F.S
|
0.02, 0.03
|
|
蠕變Creep(30min)
|
% F.S
|
0.02
|
|
零點輸出Zero balance
|
% F.S
|
±1
|
|
零點溫漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.02
|
|
靈敏系數溫漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.02
|
|
溫度補償范圍Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全溫度范圍Safe temp. range
|
℃
|
-20 ~ +70
|
|
輸出阻抗Output resistance
|
Ω
|
350±5
|
|
輸入阻抗Input resistance
|
Ω
|
385±10
|
|
絕緣電阻Insulation resistance
|
MΩ
|
>5000
|
|
推薦激勵電壓Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激勵電壓Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全過載Safe load limit
|
% F.S
|
150
|
|
極限過載Breaking load
|
% F.S
|
300
|
|
電纜長度Cable length
|
m（四芯屏蔽電纜）
|
1.5
|
電纜接線標識（Cable Color）: 紅——輸入（+）；黑/蘭——輸入（-）；綠——輸出（+）；白——輸出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)
其他說明（Note）：可按用戶要求量程和外形尺寸供貨。
We can supply according to scaling range and shape dimension required by users.

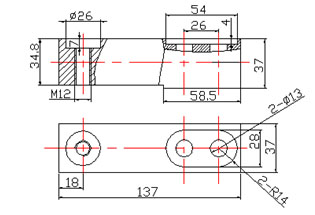

尺寸參數：
