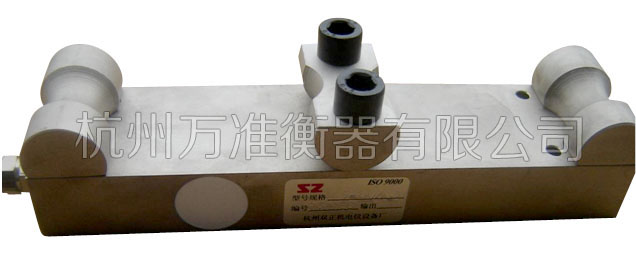

彈性體采用橋式結構，精度高，互換性好，多層灌膠密封可靠性高。穿過鋼絲繩安裝，不影響起吊高度；稱量附件簡單，價格便宜。適用于鋼絲繩張力檢測、以及鋼索、索扣、超載報警裝置等稱重測力場合。
量程范圍（Scaling Range [t]）：0.5，1，1.5，2，3，5
準確度等級（Accuracy Degree）：0.05，0.1
材質（Material）： 合金結構鋼
技術指標(Technical Specification)：
|
技術參數 Technical parameter
|
單位 Unit
|
技術指標 Specification
|
|
輸出靈敏系數Sensitivity
|
Mv/V
|
1.0±0.02
|
|
非線性Nonlinearly
|
% F.S
|
0.05/0.1
|
|
重復性Repeatability
|
% F.S
|
0.02
|
|
滯后Hysteresis
|
% F.S
|
0.05
|
|
蠕變Creep(30min)
|
% F.S
|
0.05/0.1
|
|
零點輸出Zero balance
|
% F.S
|
±1
|
|
零點溫漂Temp. Effect on zero signal
|
% F.S /10℃
|
0.05/0.1
|
|
靈敏系數溫漂Temp. Effect on sensitivity
|
% F.S /10℃
|
0.05/0.1
|
|
溫度補償范圍Temp. Compensation range
|
℃
|
-10 ~ +55
|
|
安全溫度范圍Safe temp. range
|
℃
|
-20 ~ +70
|
|
輸出阻抗Output resistance
|
Ω
|
350±3/700±3
|
|
輸入阻抗Input resistance
|
Ω
|
370±20/750±20
|
|
絕緣電阻Insulation resistance
|
MΩ
|
>5000
|
|
推薦激勵電壓Nominal excitation voltage
|
V DC/AC
|
10
|
|
最大激勵電壓Max. Excitation voltage
|
V DC/AC
|
16
|
|
安全過載Safe load limit
|
% F.S
|
150
|
|
極限過載Breaking load
|
% F.S
|
300
|
|
電纜長度Cable length
|
m（四芯屏蔽電纜）
|
6（也可按用戶要求加工）
|
電纜接線標識（Cable Color）: 紅——輸入（+）；黑/蘭——輸入（-）；綠——輸出（+）；白——輸出（-）。
Red—Input(+)；Black/Blue—Input(-)；Green—Output(+)；White—Output(-)

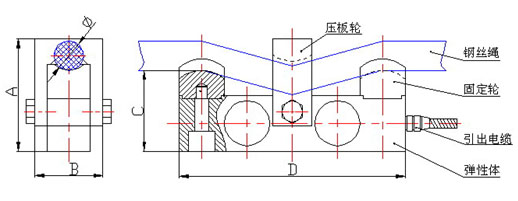

尺寸參數：（mm）也可根據用戶要求設計。
|
噸位
|
A
|
B
|
C
|
D
|
f
|
|
0.5~1t
|
73
|
48
|
39
|
200
|
6~14
|
|
1.5~2t
|
73
|
68
|
42
|
260
|
10~18
|
|
3t
|
73
|
60
|
54
|
180
|
16~26
|
|
5t
|
100
|
60
|
72
|
200
|
24~36
|
